le R2-D2 a larsen life size

bonjour tout le monde j ai debuté une creation de R2-D2 debut janvier et je viens vous partager mon aventure ayant vu un post similaire et pas mal de personnes demandant comment avait été faite la creation

je vous livre la mienne sachant il est fini a 80% ce qu il veut dire qu il me reste pas mal de taf mais j avance tres vite durant ma pause dejené au travail

comme promis dans ma presentation voici un post sur la construction de mon unité D2 a savoir qu il est possible d'assembler un R2 car toute les pieces quasiment se trouve sur le net mais il faut compter environ 8000 $ le mien serat un R2 low cost avec des materiaux de recuperation , moteur d essuie glace guirlande de noel, boule de noel aussi pour les holo projecteur ect....

alors voici sa construction qui a debuter il y a pas si longtemps dans une galaxie pas si lointaine

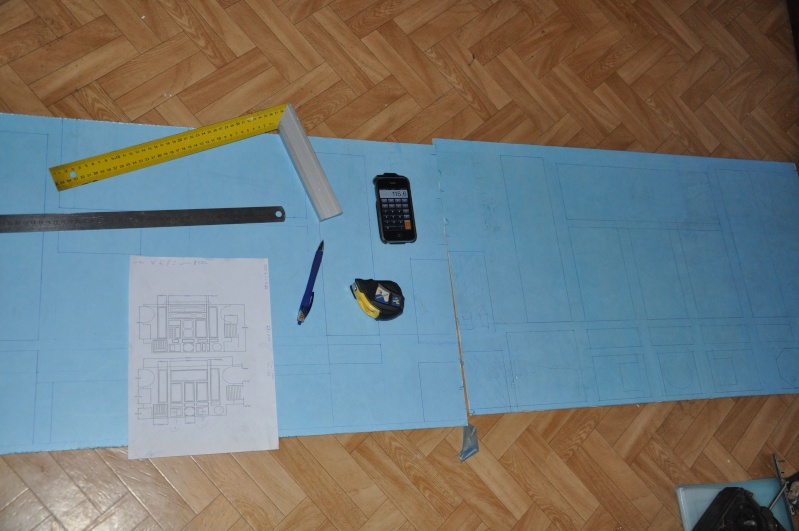

tout d abord les plans....collecter un max de plans un peu partout sur le web afin d avoir une base

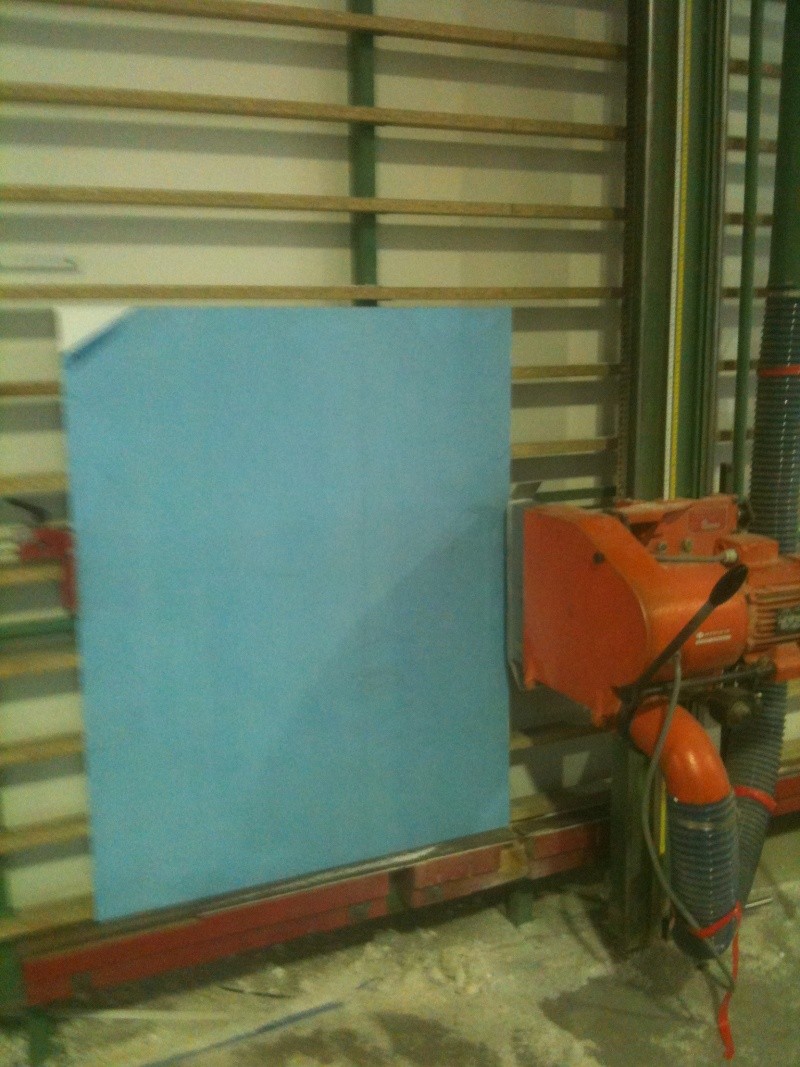

j opte pour le komacel en ce qui concerne le corp matiere pvc extrudé leger et souple finition propre le bleu c est un film de protection


c est partie pour d interminale calculs de convertions inches / milimettres...


puis avec une defonceuse suivre les traits de reliefs...


c est comme le coloriage..."t as pas debordé ? ..c est bien !"


voici le resultat apres decachage du film ceci est juste un essais pour voir le rendu...ca vat !


bon me faut un dome moi c est pas un R5 non plus !....NJUT NJUT nNJUT NJUT NJUTNJUT.......IKEA !!!! rayon luminaire 40 euros et 45 cm de diam en alu


on trace les futur decoupes ...


on allume le four maousse costaud (marche aussi pour les pizza super archi familliales 250 personnes ^^


termostat 7.........ding ! le plexi pour info se termoforme entre 110° et 170° selon la matiere epaisseur ect....


j ai decoupé des lames de 10 cm de largeur dans du plexi opaque bleu que je vais termoformer a la forme de mon dome


on peut voir au dessus du dome une bande deja termoformé et une sur le dome sous le feutre en train de refroidir


ca y est j ai de quoi faire me semble t il on passe a la phase masquage pour le decoupage


on sort la dremel et les disques a couper le metal et on tache d etre le plus droit possible ....(a faire AVANT l apero)


me voici avec un trou et un plexi a la forme .....


et hop cache cache le plex sous le dome et voila....c est assez prometteur une fois ajusté limer coller ca doit etre sympa comme rendu j ai opter pour ce choix plutot que peindre le bleu sur le dome alu pour avoir une "matiere" et un petit relief en plus


demain je trou ce dome comme un gruyere et je le decape afin d y voir ce melange alu-bleu....

bon bah ...;c est apero time maintenant a la votre !

voici les avancées de la journée : decoupage de tout les parties qui seront plus tard en bleu


reste a faire les partie hautes du dome normalement finie demain + decapage de la peinture afin d y voir ce bel alu puis retouche et ebavurage de la decoupe

aujourd hui j ai terminé les decoupes du dome ...il a perdu de la stabilité et de la solidité je pencherais donc pour un dome interieur en doublage version bulle de plexi 6mm souflée



on s attaque maintenant au decapage!!!
long et fastidieux mais je decouvre l alu ce qui me met du beaume au coeur....

le decapage est maintenant terminé


je passe en mode polissage apers avoir poncé du 400 au 15 microns une etape tres longue et fastidieuse m attend ! :|


peut etre tout ploi pour ce week end qui sait ?

et voila qui est fait ! le dome est enfin fini poli ! maintenant la prochaine etape est d ajuster les formes bleus a l interieur du dome et de les coller


ca commence a avoir de la gueule non ?

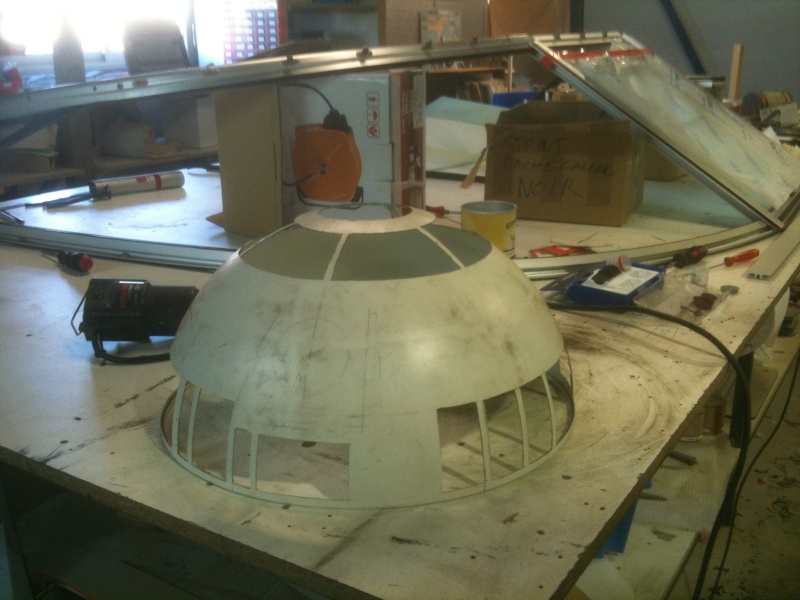

aujourd'hui c est ajustage de chaque piece a l aide d un lester genre de seche cheveux a 500 °C
a l aide de ceci et grace aux plexi deja termoformés j ajuste chaque piece car le dome a été fragilisé et maltraité donc il n est plus tout a fait rond et je veux eviter tant que faire se peu le petit ecard de 1 ou 2 mm qui ferais un jour et choquerais


la chose se fait de la maniere suivante
1) caler le plexi afin qu il reste en position
2) chauffer avec beaucoup de minutie car pas assez chaud il ne serat pas maniable trop chaud il cloque, il pique comme la rouille en fait, il se deforme de trop, ou se retracte si la premiere chauffe au four a été trop violante (refroidi trop vite, ou etuvé trop longtemps)


3) enfin le lisser avec une paire de gants en laine doublé dans une autre paire (donc deux gants dans caque main) car le plexi deviendra tres chaud et si vous voulez lui faire epouser les formes vat faloir le lisser avec les main en gros le carresser fortement

prochaine etape .....je colle !! youhou ! vat etre tout chrome et bleu ...restera malgres tout les displays et holos mais il vat commencer a ressembler a un truc sympa :P :P :P

voici donc arrivé l heure du collage ! un silicone de qualité a été retenue car besoin de tres peu d epaisseur, transparance solidité et multimateriaux


une fois tout collé demasqué et nettoyé voici le resultat ..certe par endroit un ptit mm ou deux de jeux mais le metal ayant travailler chauffe a la decoupe, polissage ect


commancer une chute d alu dibond



tout detouré et decaché ca donne ceci


une chute de comacel en 19mm pour l interieur


puis on la decoupe selon l angle du plexi interieur


houhou ! meme pas de retouche a faire bien garcon !


allez ! on se prepare a lui ouvrir le crane facon lobotomie robotique...


peu aussi faire boite aux lettres


un ptit coup de lime histoire de faire propre


ca c est fait le reste du displauy demain en attendant y a ca aussi a faire allez un ptit coup de decapant


on ponce on poli, on ajuste et....on colle !


tout ca nous ammenne gentiment a l heure de reprendre les activités pour lequel je suis payé ^^ donc la suite demain mais ca avance plutot bien c t affaire ! :P :P :P

donc ce petit display arriere ...

tout d abord une chute de comacel qui sera percé au diametre des leds puis celle ci rentré en force


ce qui nous donne tout ceci ! non vous ne revez pas c est bien une guirlande de noel ^^ j ai toujour ce petit soucis de finances donc exit les carte adruino et compagnie qui coute un bras, vive le recyclage ^^


on ajuste le receveur du display la on voit l arrete mal coupé ....


et hop comme par magie apres un coup d affleureuse voici 4 bord bien droit et net :P


on assemble tout ca....


on colle ensuite tout le bazard ensemble et proprement si possible..

alors l avencement de ce petit D2 ....c est parti pour tout le meme bazard en ce qui concerne le deuxieme display avec les leds bleus du devant

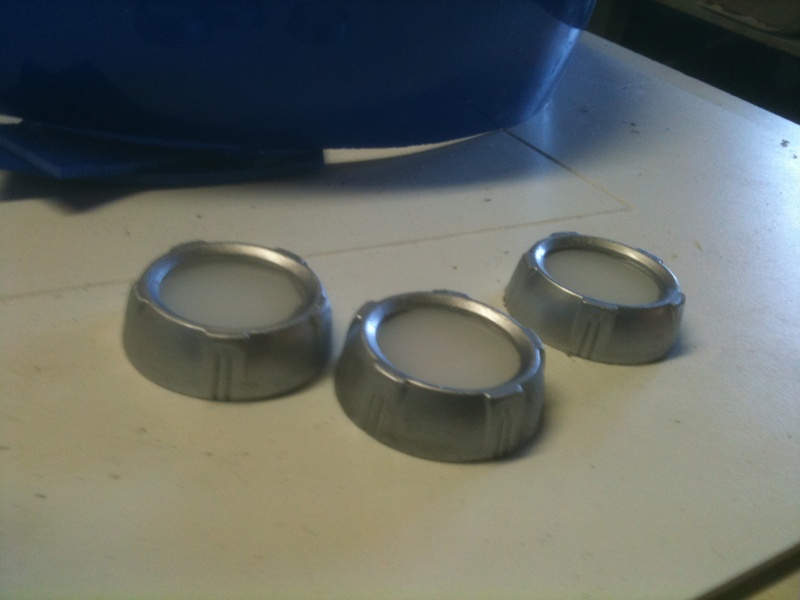

en ce qui concerne les holos la matiere grise a encore bien fonctioner ce week end se serat une bonde d'evier des boules de noel et des rond de plexi diffusant...ca donne ca :



un ptit coup de peinture histoire de "metalisé" tout ca...


une fois sec on decache les plexis


reste a y metre un ampoule trouer le dome et coller le tout




alors l avencement de ce petit D2 ....c est parti pour tout le meme bazard en ce qui concerne le deuxieme display avec les leds bleus du devant

en ce qui concerne les holos la matiere grise a encore bien fonctioner ce week end se serat une bonde d'evier des boules de noel et des rond de plexi diffusant...ca donne ca :



un ptit coup de peinture histoire de "metalisé" tout ca...


une fois sec on decache les plexis


reste a y metre un ampoule trouer le dome et coller le tout



alors voici que le dome se fend de trois trous supplementaire pour recevoir ces holos !
vu de face


vue de dos


et vue de profil ...mouhouhaha a l egyptienne ^^

bon bah rentré de pose a 13 heures moins le quart du coup ca a pas bien avancé aujourd hui

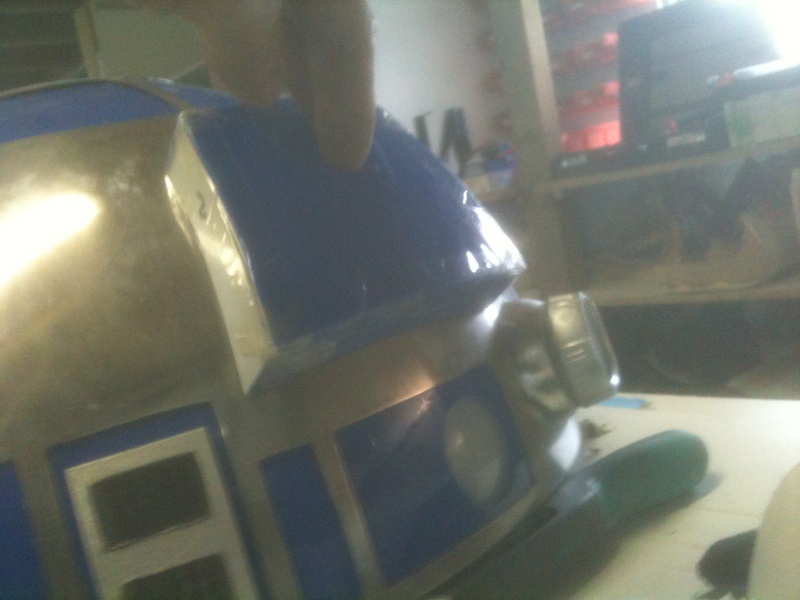

...juste pu perce a la scie cloche mes deux parties bleues afin d y mettre le diffusant :?


je vous passe la methode c est la meme que precedant chauffer au lester et ajuster avec les gant pour avoir une belle forme arrondi et pas de jours



je fixerais les leds ces jours ci apres avoir fais le plateau ou vat reposer le dome






bon bah reste plus que le radar eye et le plateau...ca se precise ^^

hier faut bien reconnaitre j ai fait que de la m..... !!
j ai testé de construire le radar eye...
d abord un gabarit genre photocopie agrandie


on presente la mere a l enfant...


et au final on fait une daube... allez ! a refaire mais differemment me reste le week end pour penser a une solution viable


par contre aujourd hui si le nez n est toujour pas fait le cou lui est fait !

je me suis fait un paquet de rond aujourd hui !!! voir plus bas...

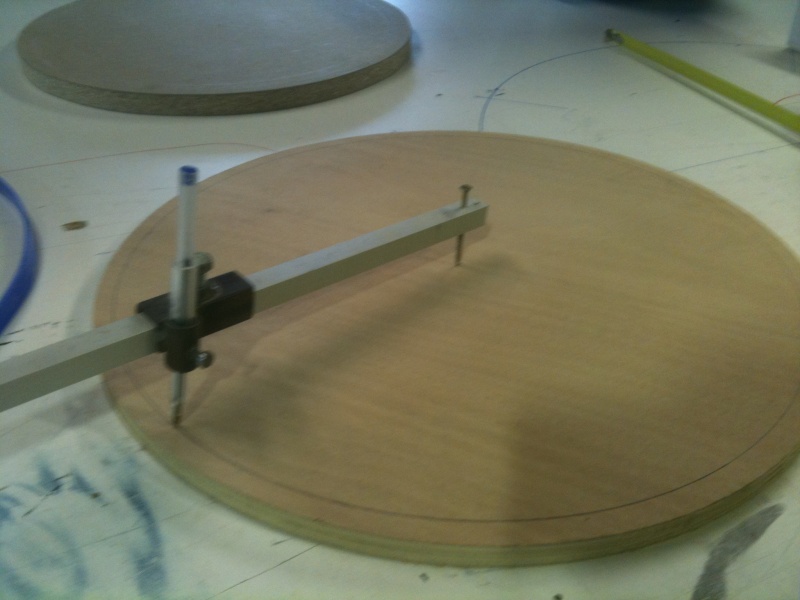

on decoupe des ronds en bois.....
un qui sera le rond de 45 cm de diam qui representera la partie basse couleur chrome j ai trouvé un super adhesif couleur metal (a suivre lundi)


un autre rond qui acceuillera la bande de plexi bleue diam 44.4 cm


oh belle decoupe jeune !!

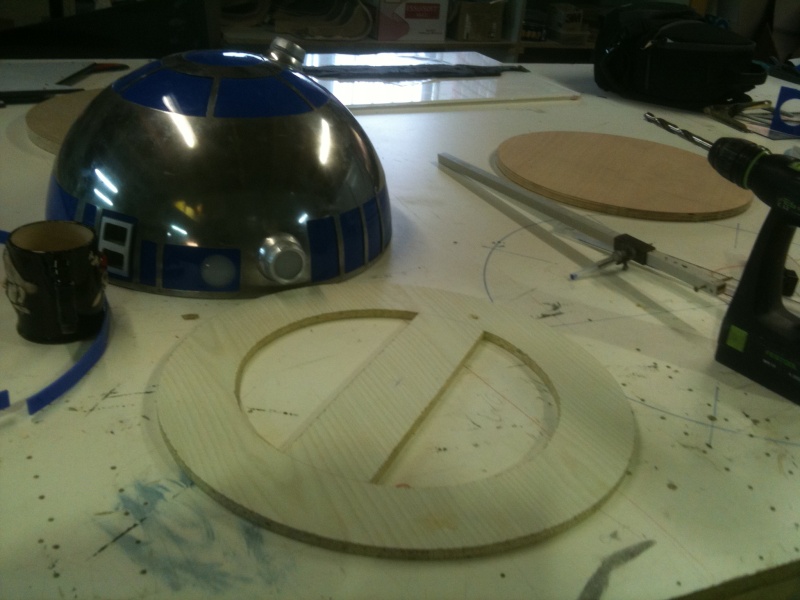

et enfin un rond qui viendra acceuillir le dome


on colle la bande de plexi sur son rond


on met le dome dans le sien


et on les visse ensemble.....oh ! c est beau !!!


c est dingue comme cette petite bandelette fait super bien


on met le plateau du dessous j ai peint couleur alu tres vite fait histoire de , mais la finition sera differante
notez au passage ...6.9 kilos !...beau bébé ^^


c est marrant meme au fond de l atelier on ne vois que lui ! un client s est approché tout a l heure les yeux ecarquillés ...hé ! mais c est D2-R2 !!


allez ! je potasse ce week afin de regler ce probleme de radar eye et lundi je m y colle ainsi que l alu du plateau du bas et ce dome serat enfin fini courant de la semaine prochaine !!

mon loulou m aide a imaginer mon radar eye^^


alors voici le dome avec ses eclairages :1241:





tiens ! mais que voila !!! du scotch de couleur metalique...héhé !


du coup c est parti pour en mettre sur la partie inferieur du dome voila qui est mieu ^^

se soir est un grand soir !!!....prenons une plaque de comatex....


et lancons le programe de decoupe....



mais mais .....c est .......



un air de D2 ^^


pas de bras....pas de chocolat alors pour palier a ca un dedut de bras....allez on trace !



reste a decouper tout ca


sans oublier les trous


et voila !! je peux avoir un peu de chocolat alors ? :désolé:

héhé ! mais que voilaaaa !...
c est bien b eau d avoir le corp encore faut t il qu on puisse le fixer !
allez hop un squelette !


bon je sais c est juste posé betement pour l instant mais c est pour voir le squelette et l impatience qui vat avec ^^ :sour:


allez ! on fait peter les rondelles ! sert aussi de machine a jambon et pour les rondelles de saucissons :x


les plus petites aussi...


petit percage a 90°(je vois deja karadok dire a Perceval 90°?? c est pas trop chaud??) :zinzin2:



et voila ! equipé !...plus qu a peindre


la peinture ??? ....c est d' la bombe...baby ! :mdr:


ca l' fait !!


et quand y ena poulun......yena poulaut'



ho ! le four et encore chaud ....2 possibilité..la premiere faire une mega pizza de 250 personnes la deuxieme en profiter pour moule le skin sur le squellette .... :m22:


j en profite pour mettre la plaque sur son moule et entourré d un drap qui le refroidira plus gentiment et le seerera pour garder la forme

et voila ! a table !! ah bah non du coup y a pas pizza ^^


bon bah collage des parties qui feront le relief


j aime bien !!


rappelez vous cette fameuse bande alu sous le dome qui m avait posé soucis

pour la bande alu en dessous de la bande bleu j ai essayer la peinture alu sur bois....beurk !

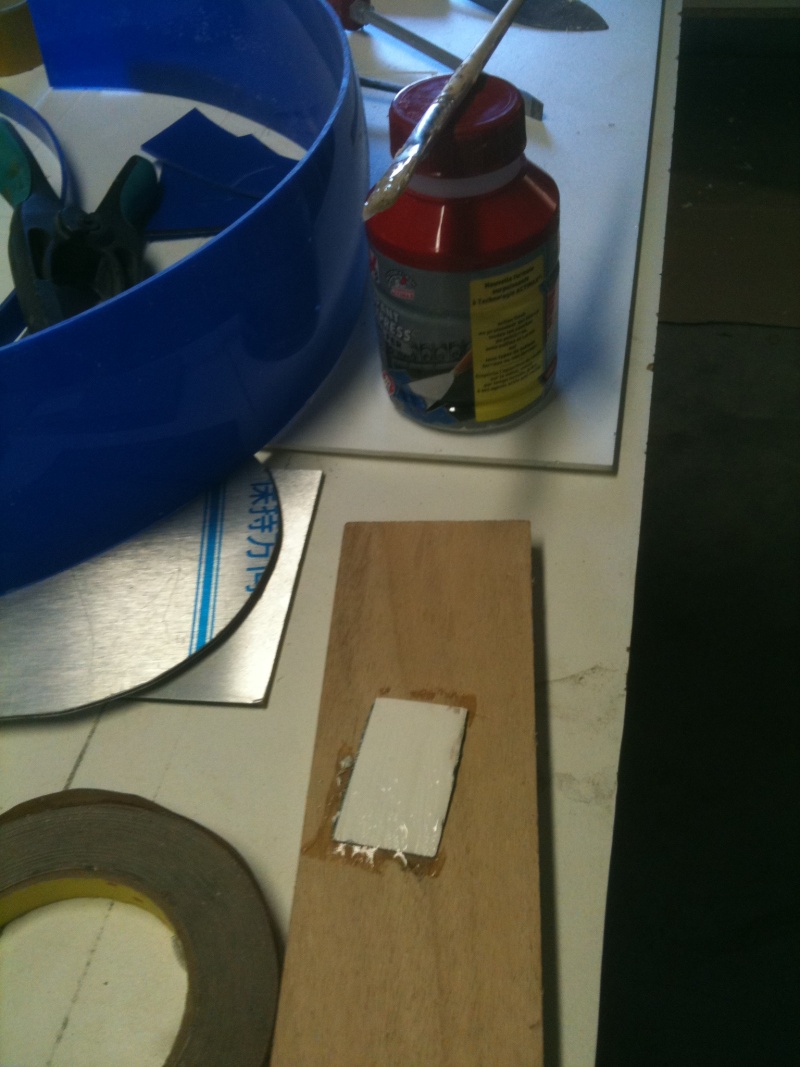

puis bande adhesive alu sur bois....mieu.....boaf me plait pas trop quand meme


pour finalement en arriver a une bande de zinc gros avantage c est du metal et c est tres souple !


cela nous donne ca ....un R2 comme un gruyere avec tout plein de trous ^^

aukourd hui j ai fais les deux parties plates du bas du corps


et j ai commencé la trappe en fer aussi



reste a l evidé et la fixer


allez gabarit time !


on report ca sur du bois et on le decoupe a la taille


comme cela on peut "defoncer" la piece au cote exacte


et voici le resultat defoncer et termoformé

meme chose pour les partie bleu sur du plexi deja termoformer a la forme voulue

et voici que devant mes yeux ebaihis se dresse un semblant de R2 :ange:




collage d une petite bande de plexi...


toujour dans le principe de boucher les trous du gruyere voici les power coupling


un ptit coup de bombe...



un cache en alu ....

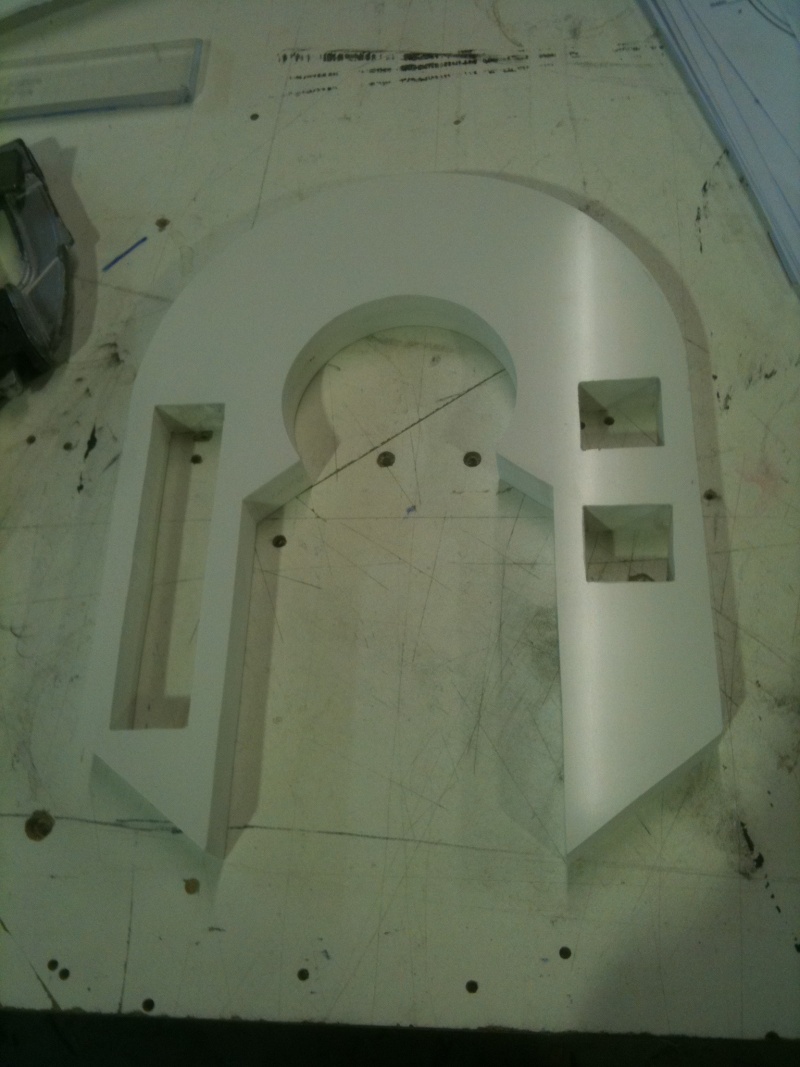

des ptites pieces en plexi bleues ....


et voila le tout fait deux fois car il y en a un devant et un derriere

et cette partie a evidé alors ?? on s y colle ou pas ? .......ok :sour:


bon le corp ca avance bien et entre deux je commence a me pencher sur les bras la pour le coup les epaules ^^



toujour en comacel recouvert de zinc j adore cette matiere tres souple et en "metal" ca me facilite bien la vie



bon encore des trous a combler j en vois plus la fin de ce corps...

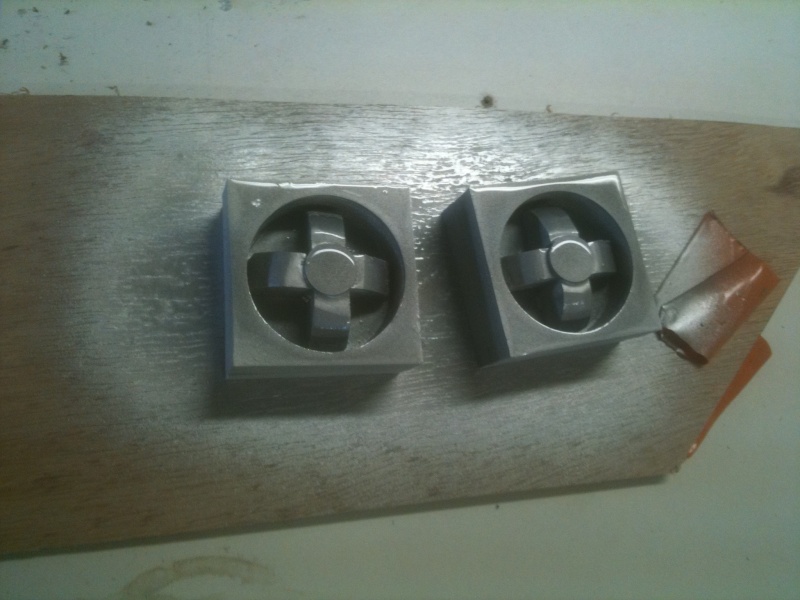

n empeche que je suis super content de mes octogon port :super:

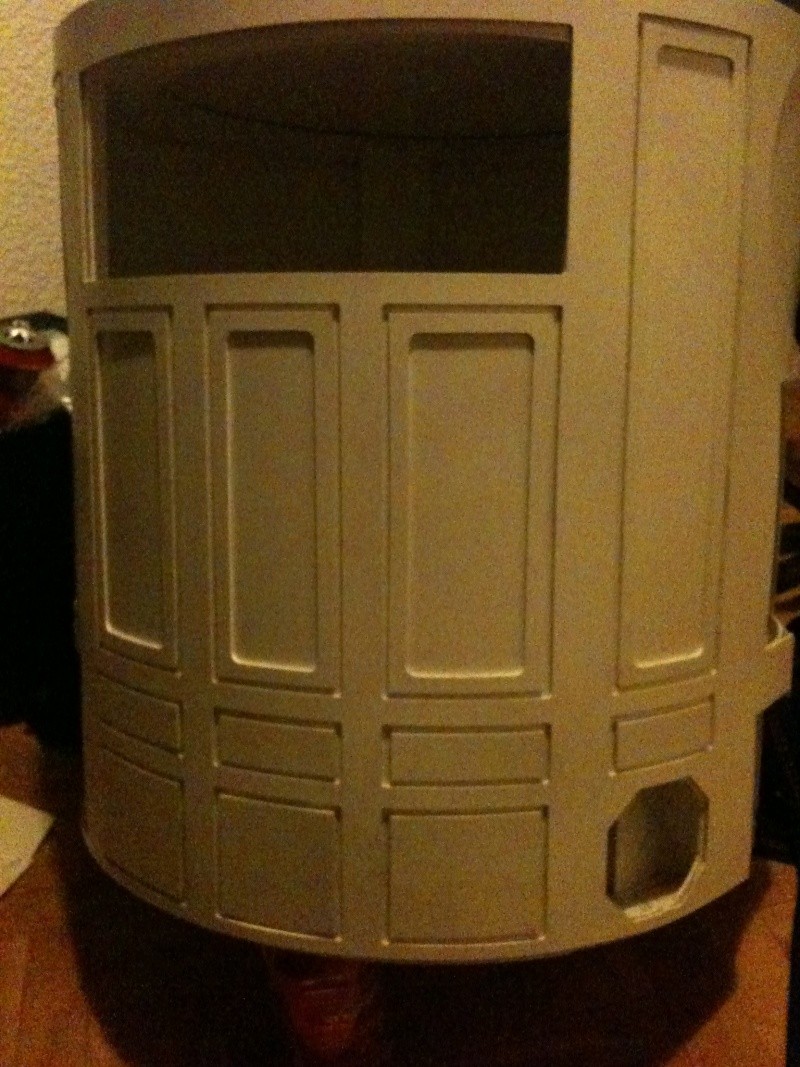

cela donne ceci plus que les ventilations central car les grilles sur le cotés sont elles aussi finies et se serrat fini



et voila pour ces fameuses grilles !! fini le travaille du corp ...ouf !

comme je l avais deja dis ce R2 ne serat pas le plus beau qui soit car certains achete des pieces en alu usiné et prete a etre montées je respectes tout a fait se choix mais mes financ es ne me permette pas de mettre une fortune dans ce projet pour l instant il m a couté :

1 dome ikea 40 euros
1 kit pour dremel de disque metal 15 euros
tube de glue 10 euros
les plaque de comatex 40 euros
guirlandes de noel 0 euros (recup)
boule de noel 0 euros (recup)
1 bonde d evier pour les holo 1.60 euros

soit moins de 110 euros pour le moment et je met un point d honneur a tout fabriquer plutot q u acheter meme si mes pieces seront moins bien et je suis du genre assez impatient donc se serrat un projet "rapid" car deja un mois et demi dessus

je metterais des photos tout les jours de l evolution si le coeur vous en dis et si vos commentaires m y encourage

j ai encore je pense bien deux mois de boulot dessus avant qu il soit fini sachant que je le veux motorisé le dome tournant les sont de R2 sortant et les displays qui s allume le tout bien evidemment radio commandé

aujourd hui j ai attaqué les bras !!

tout d abord faire le squelette


ensuite le decouper en laissant 5mm tout autour


et on affleur le tout a la defonceuse


et voila !! un bras tout neuf :loll:


on recommance la chose 4 fois car 2 bras doublés


on fais pareil avec la plaque de separation


mais comme elle doit etre 5mm moins grande on affleur avec une fraise et un roulement qui vont bien


ca donne ceci


que l on rafleur le tout a la bonne taille


et voila avec 5 mm de moins


allez c est l heure de retourner au travail (le vrai) :m59: donc je monte a la vat vite pour voir ce que ca donnerais

en mode 3 pieds (il serat comme ca)


en mode 2 pieds


vue de face


et pis ce coté aussi histoire de faire le tour :amour:


demain je suis en deplacement ca veux dire pas d avancé sur R2
dommage car y a encore plein de choses a rajouter sur ces bras

trois jours en deplacement = pas d avencement sur R2 heuresement aujourd hui j etais a l atelier donc c est reparti

aujourd hui je continue les bras
je trace sur la matiere a l aide des plans et je decoupe la piece


une fois fait je vous passe la demarche decrite plus haut dans les post j affleur ma piece pour avoir une deuxieme identique


je met une fraise qui creusera la matiere


ainsi que des guides et butoires




et voila mes rainures effectuées :super:


on rajoute les parties hautes evidés et tout


on les peints en bleu "R2"
et en attendant que sa seche go faire les stabilisateurs



lesquels sont peint egalement


l ensemble donne ceci :content: lundi j attaque le bas des bras :81:

alors aujourd hui...on continue les bras !

il manque une rainure qui est en travers et parcours le bras c est parti !
elaborer un echaffaudage... :mdr:


ce qui nous donne ceci noter l echaffaudage a cause des epaisseur multiples


ici c est plus simple car droit tout le long donc on fait les cotés


voila pour les parties bleues


maintenant les bras meme histoire


ca donne ceci


plus dure mais par paquets de 4 ^^ et un echaffaudage un !


tant qu on est a rainurer et surtout avant de tout fixer :lol!: penser au passage des fils car le R2 serat bien sur motorisé ! le rainurage serat en sandwich donc invisible



une heure de passé deja pour 4 pauvres rainures ! pffff

on passe au legstrug ......


que l on peint couleur metal....



17 heure sonne je reste a faire ces deux pieces de bas de jambes


on jette tout ca pour voir la gueule des avancés en attendant de les fixer demain


et voila ...du coup bien avancé quand meme sur ces bras demain on continu !! :1241:

les bras sont toujours pas finis et les pieds sont tres complexes aussi ! :confu:

alors continuons ces ptits bras...j ai trouvé comment faire pour le centre en metal mais qui me permet de

1) faire passer les fils des moteurs
2) permettre de fixer les bras et les demonter au cas ou
3) faire une cachette pour les barres de transport

tout simplement un bouchon de piscine et histoire de donner de la gueule un autre bouchon decoupé au centre et coller le tout peint ca donne ca


j ai collé toutes les parties des bras ensemble fais passé les fils


et j ai commencer a attaquer le bas du bras il commence a avoir de la gueule !!




bon demain sauf si je part en pose je continue le bas des bras et espers les finir cette semaine
:amour:

voici quelques ptites videos










enjoy !! :happy:

les bras....ca avance !

tout d abord on commence par un coup de plieuse ...


ca vat me servir pour ceci !


une fois coller et sec je coupe la partie en pente


ou je recolle une autre partie a la forme


on ponce les jointure pour faire plus propre


les petites partie grise de chaque coté du bras


sans oublier les parties bleues


et c est partie pour deux rondin de 13.5 cm avec un meplat


j y colle a chaque extremité un rond de 1 cm


reste a peindre et faire les 45 degres au plat du bout


et voila !!!! :1241:


encore un peu de boulot et se sera la fin des bras !!!

tout d abord deux petit triangle de plexi peint en bleu...pourquoi faire ? bah finir mes bras pardi :happy:



ensuite les 2 demi rond sous la tige grise


et voila un bras presque fini mais ca avance bien !


sinon j ai racourci les epaules aussi qui etait trop large est donné l impression que R2 c etait inscrit au football americain :x

nous etions jeunes et large d'epaule ..... :siffle:


je finirai les bras a la maison ce week end notament 6 petit filets argentés a faire les tranches des bras a plaquer et une babiole a rajouter par contre demain j aimerai m attaquer a "la jupe" qui risque d etre elle aussi compliquée

a suivre ^^ :salut:
