Bonjour à tous,

Suite à une nouvelle commande, voiçi les étapes de la réalisation du sabre luxeon de Kevin.

Cahier des charges:

Sabre sobre mais classe, couleurs métal et noir, lame polycarbonate de combat bleue, carte son, Haut parleur, interrupteur discret, tri led bleu royal, accu li-ion, port de charge, clip covertec de ceinture.

Après discussion avec Kevin, j'ai dessiné le prototype suivant:




L'idée de départ était de mettre un grip en cuir bleu enserré par deux bagues noires sur la partie basse du sabre (grip non modélisé sur le dessin), puis cela s'est transformé en gravures à l'acide sur le manche.
Je suis encore en attente de matière première et d'électronique en commande, mais j'ai déja pu commencer le tube extérieur.
Début de l'usinage.

Je passe sur les étapes de décapage de l'alu.
On démarre par le tube extérieur du sabre:

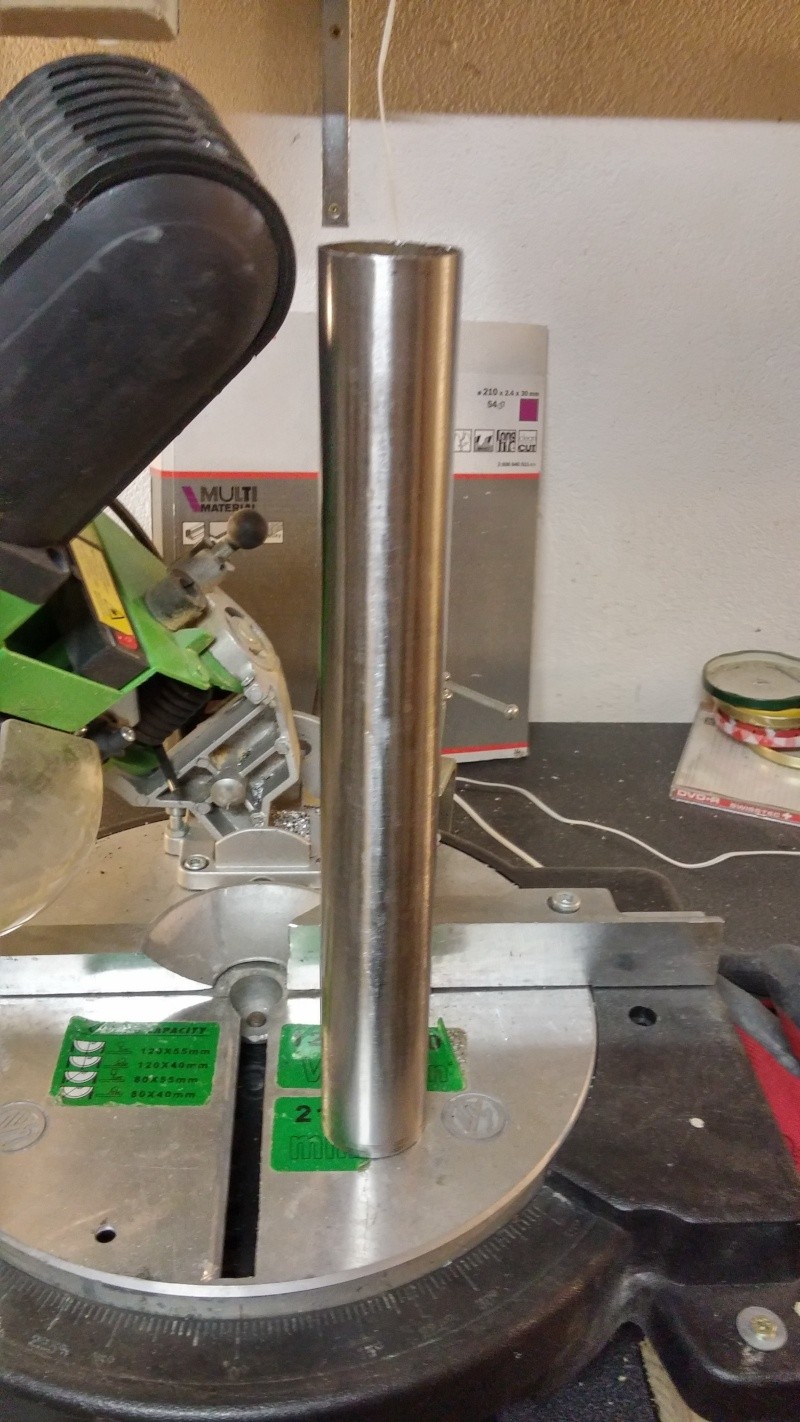

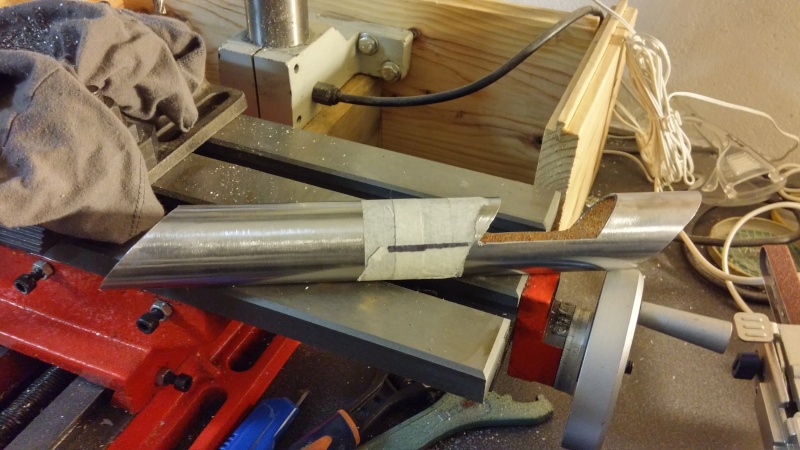

Le tube est d'abord découpé aux extrémités selon un angle à 45° avec la scie à onglets, puis passe à la fraiseuse pour la découpe de la fenètre intérieure


Après découpe:


Suite au prochain épisode...

Nico
(Retrouvez mon travail sur mon site: www.laforgedenico.e-monsite.com)

Je trouve ça pas mal.

J'ai hâte de voir la suite.

Ca commence bien!

Tu va mettre une carte son dedans?
CF? NB?

kazu33 a écrit:

Ca commence bien!

Tu va mettre une carte son dedans?
CF? NB?

Ce sera une biscotte.
D'autres photo la semaine prochaine, j'en suis à la gravure à l'acide du manche, mais la neige m'empèche de bosser dehors...

Par rapport au dessin préparatoire, il y a quelques changements:
- Le grip en cuir prévu d'origine est remplacé par de la gravure à l'acide.
- Du coup, j'ai du revoir l'échelle des différentes parties du sabre (notamment l'émetteur) afin de redonner un équilibre à l'ensemble.

Suite du travail:

Usinage du tube intermédiaire à la fraiseuse



Un petit essai pour voir si cela s'emboite:


Il est temps d'attaquer l'émetteur du sabre. Je l'usine directement dans une barre d'alu de 45mm.

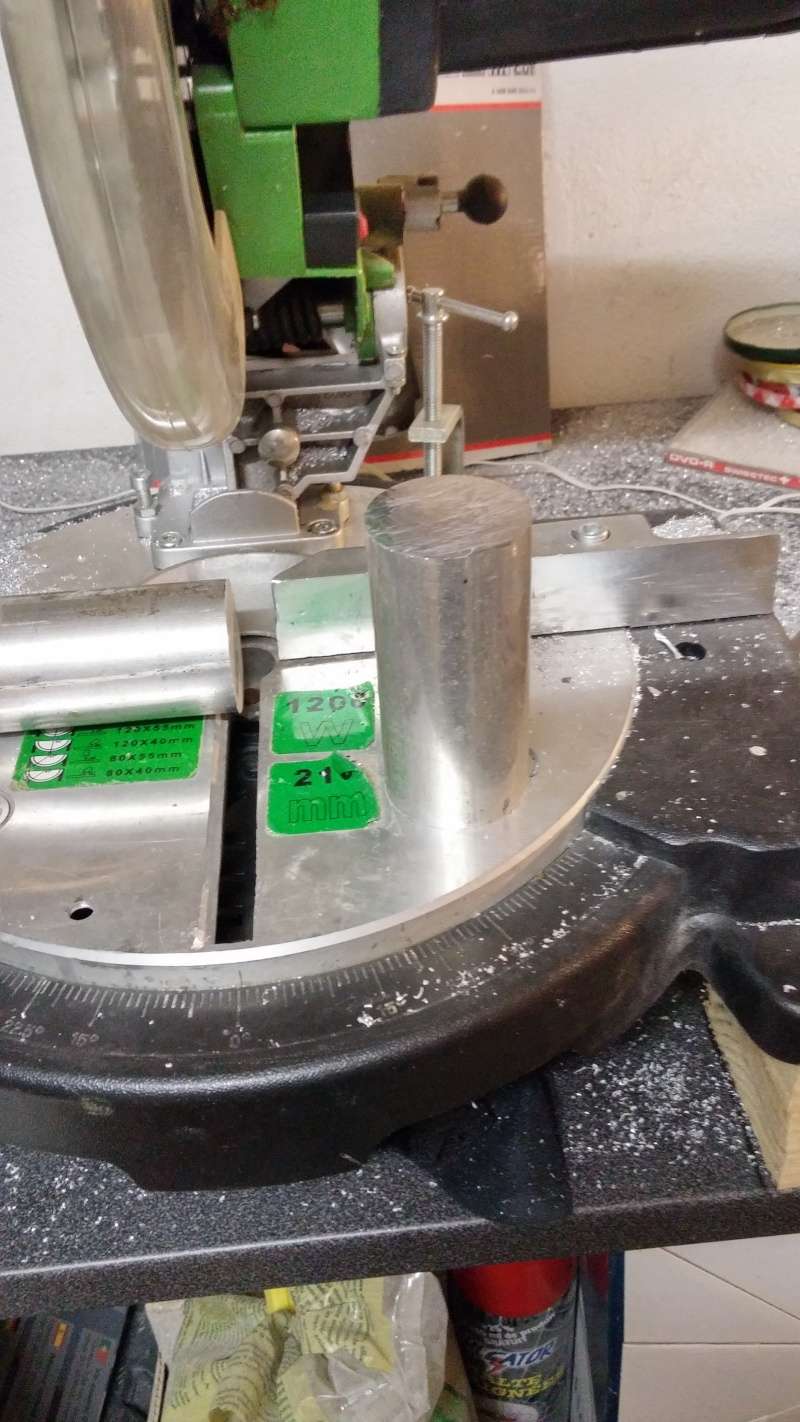

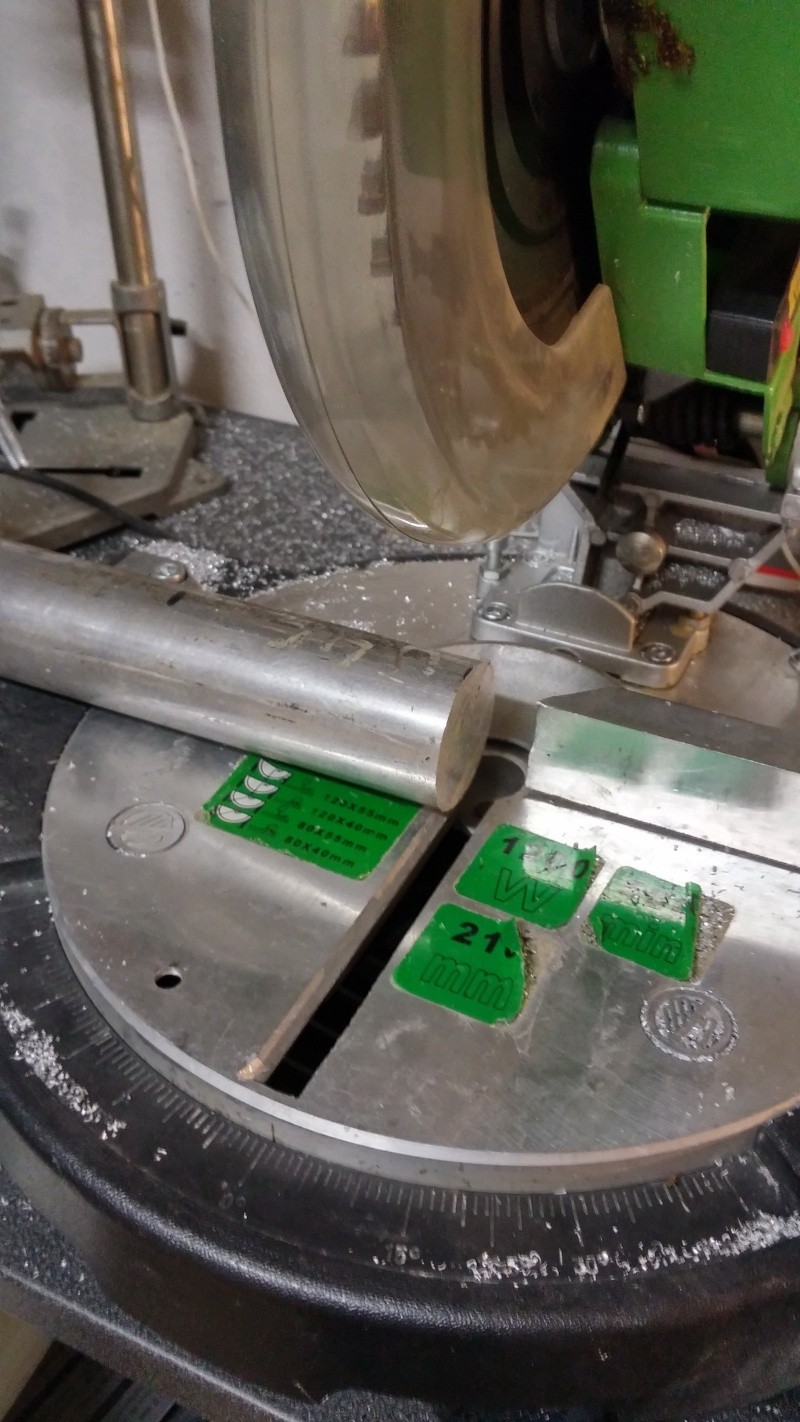

Tronçonnage:


Il faut ensuite faire l'alésage de l'émetteur de façon à ce qu'il accepte la lame de 25mm d'un bout et s'emboite sur le tube inférieur de 30mm à l'autre bout.




Mise au diamètre:



Passage à la fraiseuse:


Retour sur le tour à métaux pour les gorges:

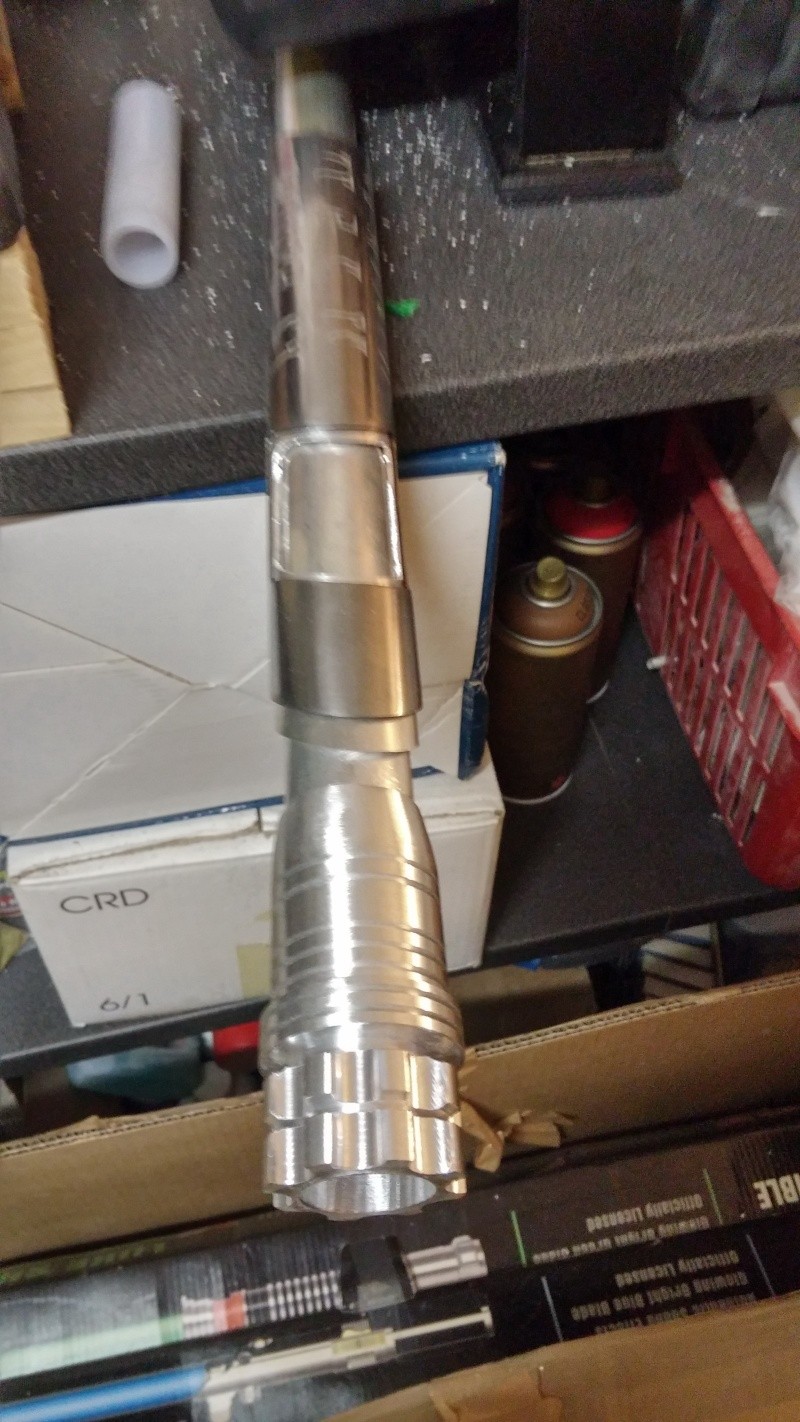

Et voila le résultat:

On continue !

Le rééquilibrage du sabre m'oblige à repositionner l'interrupteur plus bas sur le manche.

On commence donc par la gravure du sabre à l'acide:


Le résultat est loin d'être propre, mais après un coup de polissage:


Petit essai d'assemblage avec le tube inférieur:



Perçage de l'emplacement de l'interrupteur, puis perçage et taraudage des vis d'assemblage:


Il est temps de passer au Powder coating noir.

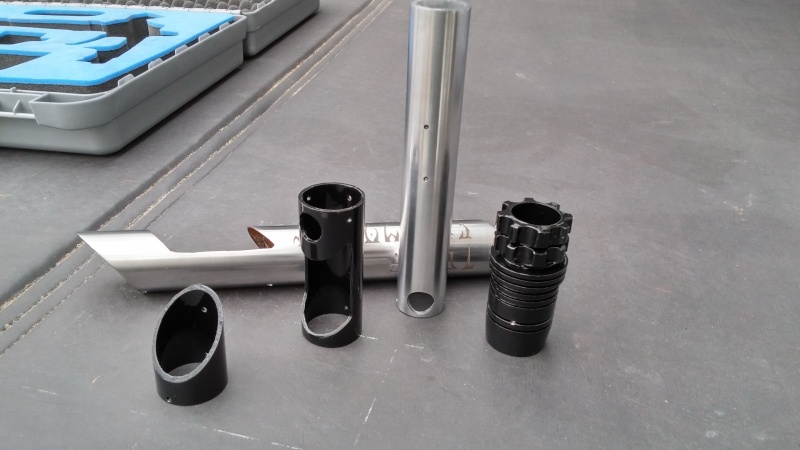

Voici les pièces à la sortie du four:

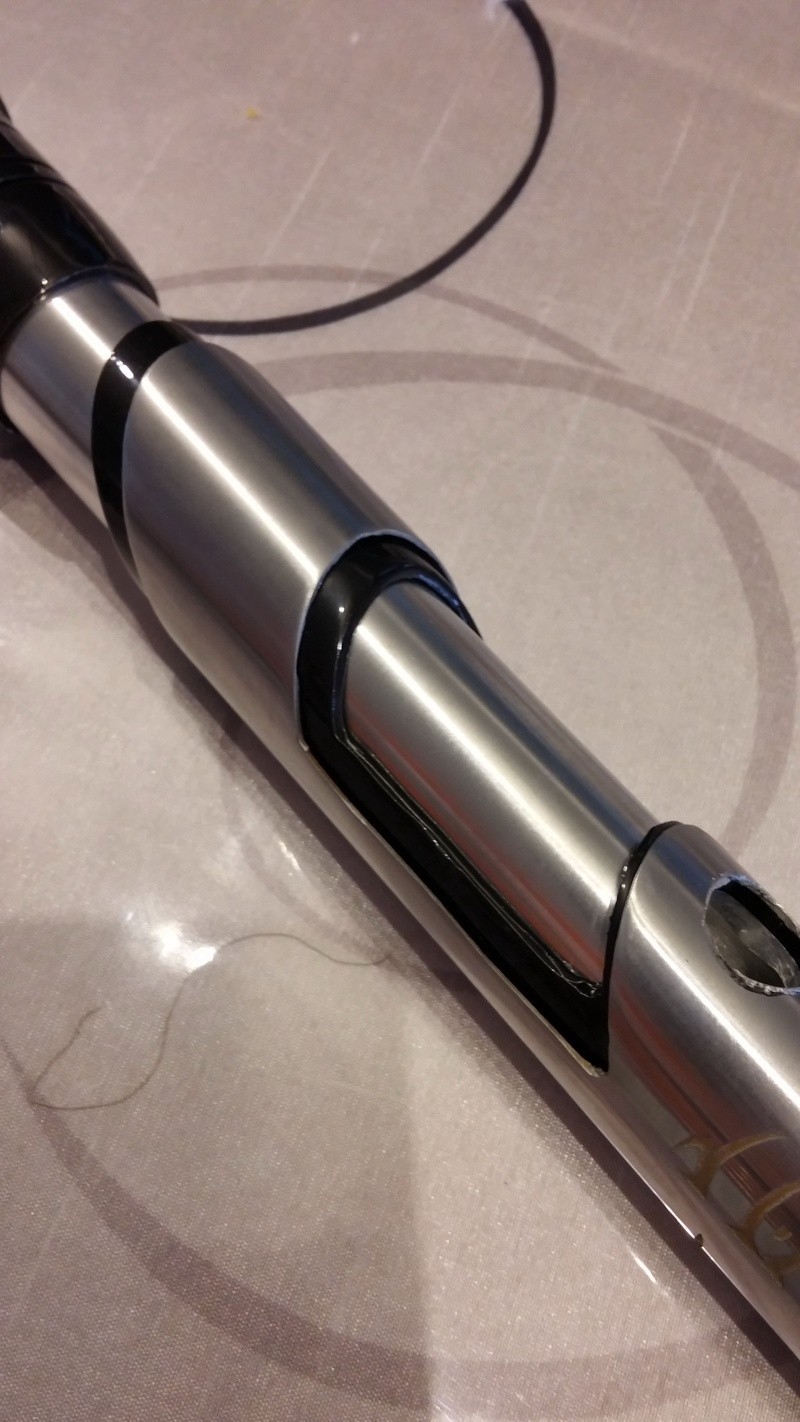

Assemblage du sabre:




Voila, c'est tout pour aujourd'hui.
Je suis en attente de la réception des composants électroniques.

Si vous êtes intéressé par mon travail, rendez-vous sur mon site:
www.laforgedenico.e-monsite.com

Tout juste magnifique , bravo pour ton travail

DaVinci a écrit:

Tout juste magnifique , bravo pour ton travail

Manolo13 a écrit:

Superbe travail!!!!

Ah oui quand même !!

Reprise du travail après avoir reçu une bonne partie de l'électronique (le nouvel an chinois a passablement retardé les envois ! :( )

Cablage de la carte son et du HP collé au support de l'accu:


L'accu a déja été raccordé au port de charge.

Il ne reste plus qu'à faire passer les cables dans le manche:


Cablage de la tri-led en parallèle:


Mise en place de la led sur son dissipateur thermique avec son optique carclo:


Un peu de gaine thermo, une bonne résistance et c'est presque fini:


Bon, le gros du travail est terminé:










Allez, on allume !!




Avec la lame polycarbonate:




Voila, tout n'est pas encore fini car je n'ai pas encore reçu le clip covertec de ceinture, et il me reste le support à terminer.

Photos définitives et vidéo d'içi peu !

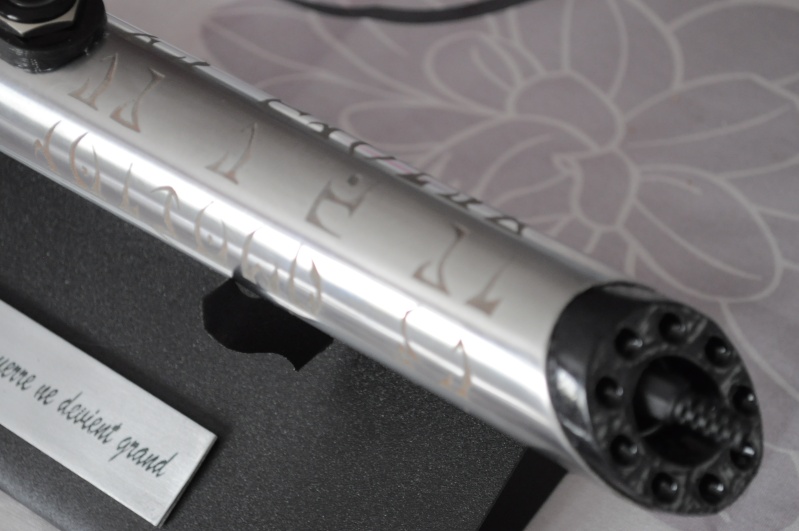

Voilà, le sabre est enfin terminé !





Avec son clip covertec et son support personnalisé





L'émetteur et sa tri-led:



Pour plus de photos et une vidéo, c'est sur mon site:

www.laforgedenico.e-monsite.com

Voilà, le sabre est enfin terminé !





Avec son clip covertec et son support personnalisé





L'émetteur et sa tri-led

https://i.servimg.com/u/f38/17/49/68/04/dsc_3426.jpg

Pour plus de photos et une vidéo, mon site:

www.laforgedenico.e-monsite.com
