Sylvain m'a demandé de lui réaliser deux sabres pouvant se réunir par un coupleur pour en faire un double sabre.

Plusieurs symboles gravés sur ces sabres: un symbole sur l'émetteur et un pour la chambre de cristal à l'acide et un au laser sur le manche.

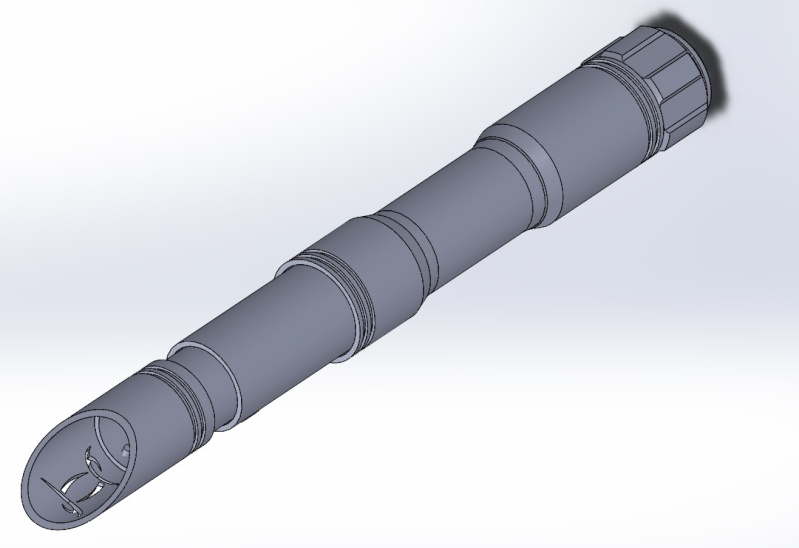

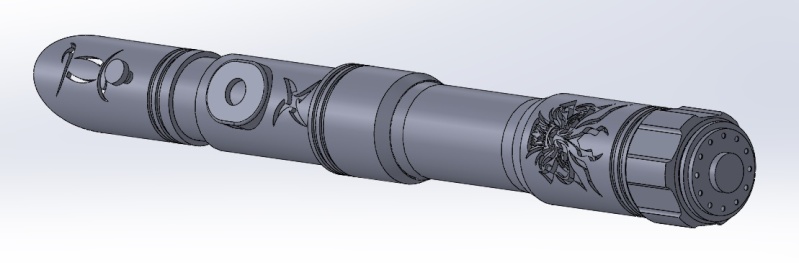

Dessins préparatoires:









La matière première est arrivée:



Découpe des premiers éléments, alésage et tournage:



Masking de préparation à la gravure à l'acide:



L'émetteur après sortie du bain d'acide et usinage:





Assemblage rapide pour voir ce que cela donne:



La suite bientôt....

shuis trop fan !!

Joli travail qui a du nécessiter beaucoup d'heures, j'imagine


DarthVader 91

Reprise du travail cette semaine

Après le précédent test de gravure à l'acide qui ne me donnait pas satisfaction, j'ai refait les deux émetteurs:



La gravure à l'acide est très compliquée en ce moment car les températures très basses en extèrieur modifient la réaction chimique et donne des résultats assez hasardeux.

Les chambres de cristal en forme d'étoile ont eu elles aussi droit à leur séance de trempette:



J'ai fraisé les deux pommeaux, mais le filetage lui aussi ne m'a pas donné satisfaction (trop de risque de foirr le pas de vis à force de l'utiliser). J'ai donc remplacé le filetage par un emboitement avec huit vis de blocage que j'ai voulu également décoratives.



Les deux pommeaux et le coupleur qui permettra de réunir le tout en un double sabre:



Petit essai d'assemblage:



Tous les éléments avant passage au powder coating:



Après la première couche de powder (il reste encore pas mal de retouches à faire):

il devrais avoir une sacré allure

sa rend super bien bonjour le boulot !!

Comme d'hab juste énorme !!

Est-ce-que tu expose a Migennes en Février ???

Superbe sabre...une fois de plus !

doumer a écrit:

Est-ce-que tu expose a Migennes en Février ???

Non, pas cette année.
Trop de commandes en cours et pas assez de temps.

Je serai à Nancy en mars, à Cusset en mai et à Velaine en Haye en septembre.

Cusset

nico220872 a écrit:

doumer a écrit:

Est-ce-que tu expose a Migennes en Février ???

Non, pas cette année.
Trop de commandes en cours et pas assez de temps.

Je serai à Nancy en mars, à Cusset en mai et à Velaine en Haye en septembre.

dommage , je sais pas si je vais Cusset, peut être ?
en tout cas bravo pour ton travail remarquable.

Merci pour tes compliments.

Si tu viens à Cusset, n'hésite pas à venir me voir sur mon stand histoire de papoter un peu.
Ca sera avec plaisir.

Quand je vois la beautée de ce sabre , ça calme

Sylvain voulait que je fasse figurer ce masque tribal sur la base de chaque sabre:



J'ai donc procédé à une gravure laser dans le powder coating de chaque bague de pommeau

ça le fait bien !!!

Quelle régal de voir tes réalisations je ne m'en lasse pas

Merci beaucoup.
C'est un plaisir de vous les faire partager.

Vraiment incroyable ! Hâte que l'on commence ma commande

well done !!

Les deux sabres sont désormais terminés:











Ce sabre a été l'occasion de tester mes nouveaux bouchons de lame:





Prise en mains:





Les deux sabres avant réunion:





Passage des sabres en version sabre double:



Le coupleur qui permet la jonction et conserve la caisse de résonance des deux haut parleurs:







Retrouvez les autres photos de ce projet ainsi qu'une vidéo et le reste de mon travail sur mon site:

www.laforgedenico.fr
