Diorama PALAIS DE JABBA

Salut à tous,

Je réalise ce diorama du Palais de Jabba pour mes figurines.

J'y ai déjà passé de nombreuses heures de travail, mais je pense que cette première partie était la plus difficile. Il me reste juste quelques objets à créer.
Tous types de matériaux et objets de récupération ont été utilisés (polystyrène, carton bois, métal, plexi, pâte Fimo; Lego, jouets divers).
Seul le barbecue (partie inférieure) a été réalisé sur Sketchup puis imprimé en 3D via un site sur le net.

La scène complète comprendra en tout 3 parties ... plus la fosse du Rancor si j'ai le courage ... et la place aussi car la maquette finale ferait 140 cm x 85 cm sans la partie "Rancor".

Je ne pourrais pas échapper aussi au fait de devoir réaliser quelques customs de personnages pour que la scène soit plus authentique. Mais bon, j'ai déjà commencé avec Jess, la compagne de Bib Fortuna…

Je posterai peut-être quelques photos des phases de travail intermédiaire prochainement.

J'espère que mon travail vous plaira.
Que la Force soit avec vous!

superbe travail , si j étais capable de faire un tiers de se que tu as fait ce serais déjà pas mal

La classe ! bravo

bravo beau boulot

Merci à vous tous pour vos commentaires encourageants.
Même s'il y a du boulot encore en perspective, il y en a déjà pas mal de fait
A bientôt pour la suite

 Superbe  cela promet ,j'attend déjà la suite avec impatience

Merci alien66

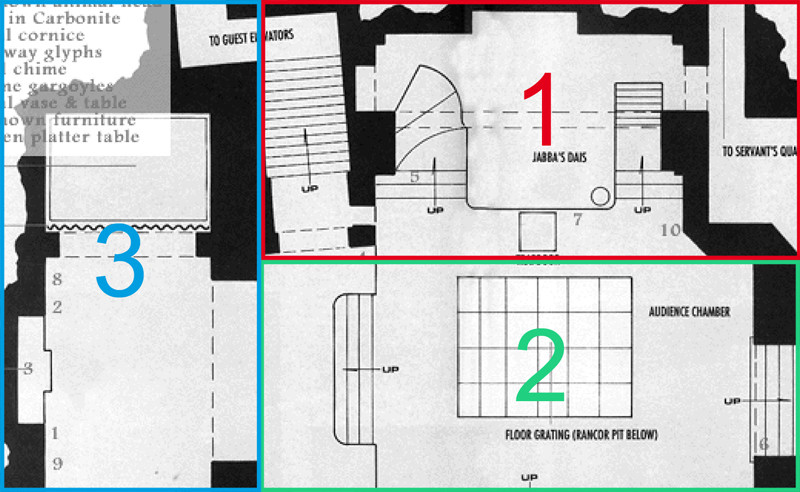

J'ai encore du pain sur la planche comme en témoigne ce plan. Sachant que j'ai enlevé pour l'instant les arcades qui font face au trône pour des raisons de taille finale du projet.



L'extension "Partie 2" en cours :

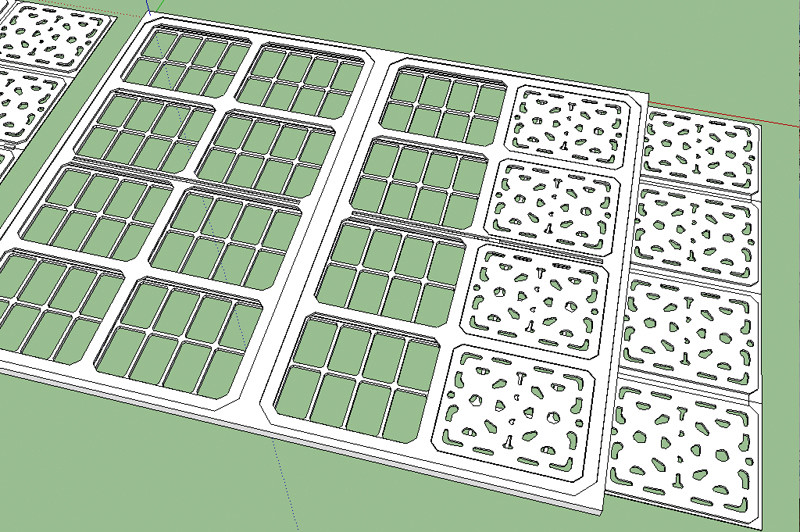

La grille, assez fine et détaillée est faite sur Sketchup. Reste plus qu'à la faire imprimer en 3D. Par contre faut que j'économise pour le coup

chouette boulot.... bon courage pour la suite.

Merci Manolo13

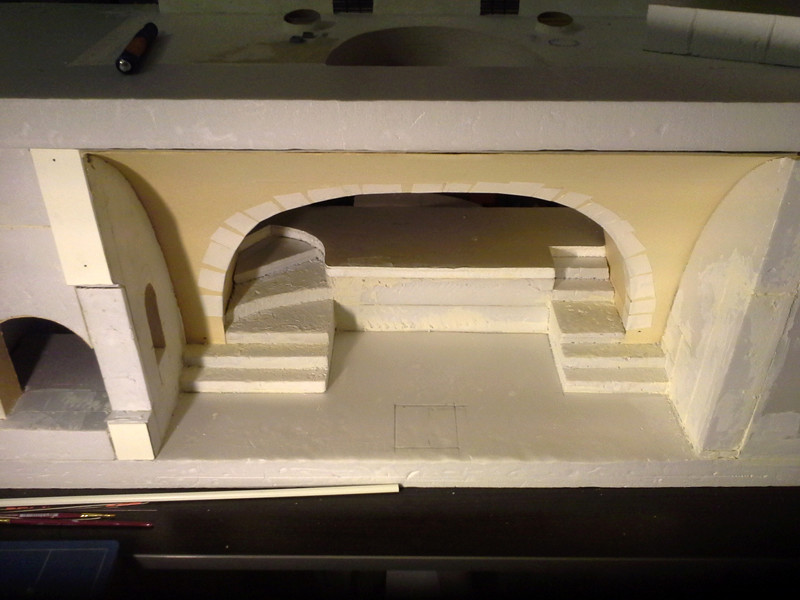

Quelques nouvelles photos plus détaillées de l'arrière plan et une vue de l'extension à venir.

Je suis admiratif devant ton barbecue Lightsaber ,c'est une pièce qui me fait défaut et que l'on ne trouve pas forcément dans le commerce.

Merci alien66 pour ton commentaire.
C'est vrai qu'Hasbro fait de belles choses mais on ne pourra sans doute jamais compter sur la marque pour nous réaliser des pièces du décor comme le Palais de Jabba.

Par contre, si tu le souhaites, je peux toujours te faire profiter de mon fichier 3D que j'ai conçu sur Sketchup.
C'est la partie basse comme tu peux le constater ci dessous. Pour la partie supérieure biensur il faudra bidouiller comme j'ai pu le faire.

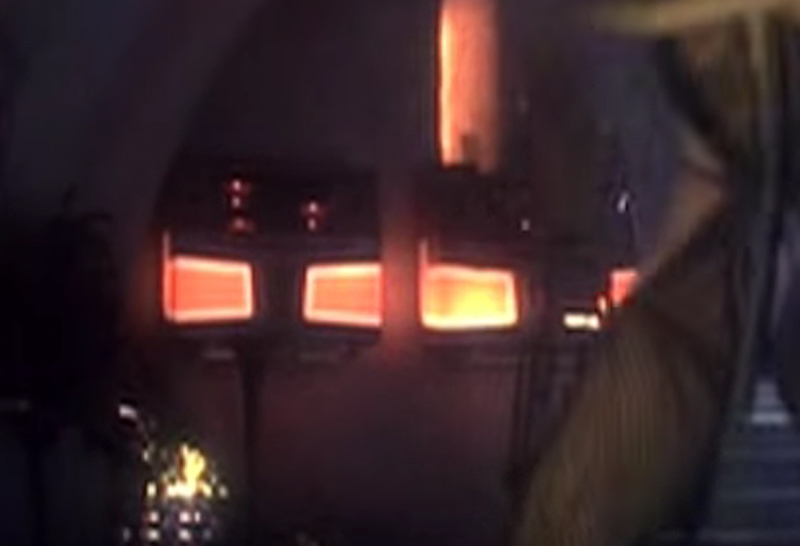

J'ai réalisé aussi des détails directement tirés d'une capture d'écran du film, mis à l'échelle et prêt à imprimer

Merci Lightsaber si tu le permet cela m'intéresse et question bidouille comme tu dit alors la t'assure

Merci Alien66

Tu peux m'indiquer ton adresse mail si tu le souhaites. En retour je te transmettrai le fichier .obj issu du fichier initial.

C'est ce fichier, non modifiable et calibré pour l'envoi en impression 3D qui m'a permis la réalisation de la partie inférieure du barbecue.
Pour ma part, je suis passé par le site Sculpteo pour l'impression, n'ayant pas encore d'imprimante 3D et cela m'a coûté une quarantaine d'euros. La réalisation était excellente.

Aussi, je proposerai éventuellement de faire profiter de tout ce travail en 3D par la possibilité d'achat des objets créés (comme le barbecue complet par exemple), peints ou non,  pour les personnes qui seraient intéressées de reconstituer le Palais comme je le fais actuellement.

En attendant, je poursuis ma laborieuse tâche mais tellement captivante en même temps

Ci dessous : Etape de la réalisation des éléments pendus le long des murs du palais.  Ils sont réalisés en pâte Fimo + pièces métalliques, fils électriques etc...

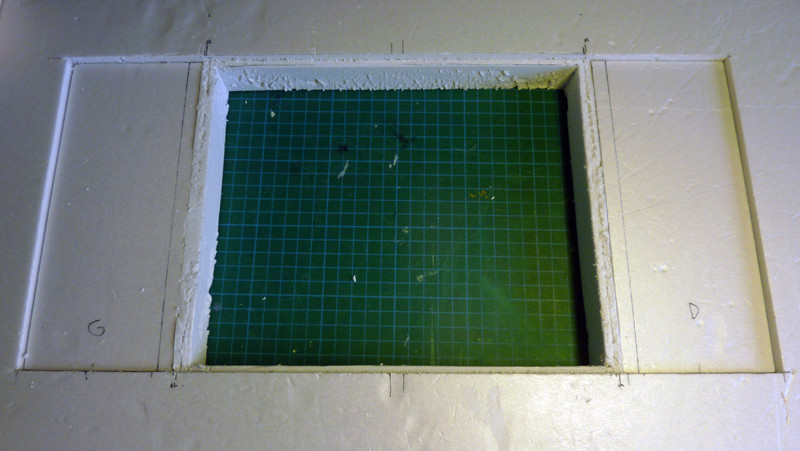

1- Découpe du polystyrène pour accueillir la grille



2 - Collage de plaques de Plexigas au dessous de la grille principale pour permettre un passage fluide aux grilles coulissantes.




3 - Positionnement de la grille



4 - Pose des plaques de Plexiglas sur le dessus. Les grilles coulissantes sont donc en galandage. Les plaques de plexi sont suffisamment dur pour éviter que le sol s"enfonce sur cette partie mince du sol.
Pose du carton tout autour de la grille



Tous les matériaux sont au même niveau



Il ne restera plus qu'à ajouter un revêtemement sur toute la surface avec un effet sable

Merci DaVinci pour le commentaire

J'adore

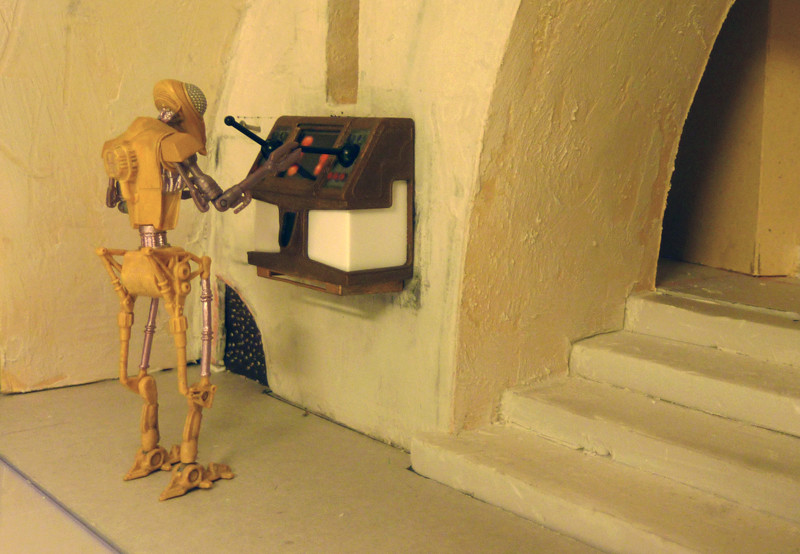

Un gros travail pour ces consoles.

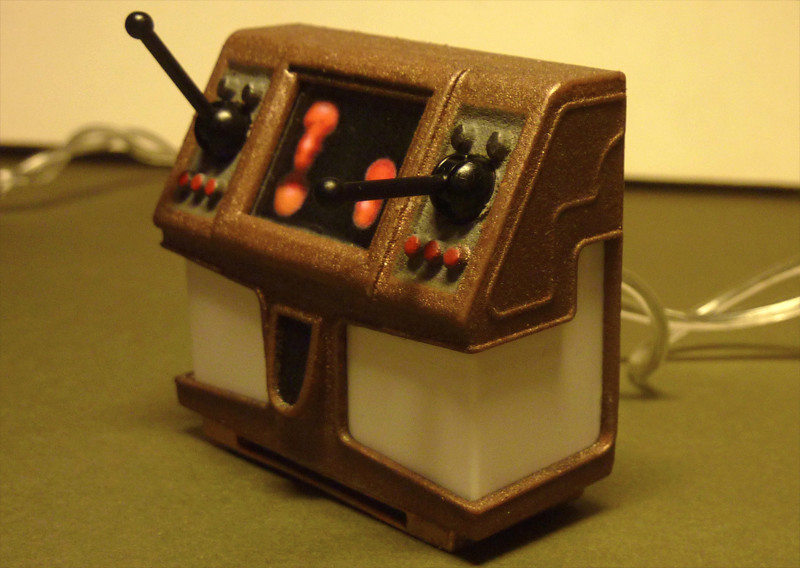

1- Conception du fichier 3D sur Sketchup.
